MH0-H200 磁栅尺读数头
产品概述
采用全进口高柔耐磨屏蔽电缆、抗干扰软硬件电路设计,抗干扰性能强;满足各种高精度位移测量场合,能耐受油污,液体,灰尘,振动等复杂的工作环境。产品外观小巧而精致,方便小空间安装。
使用场景

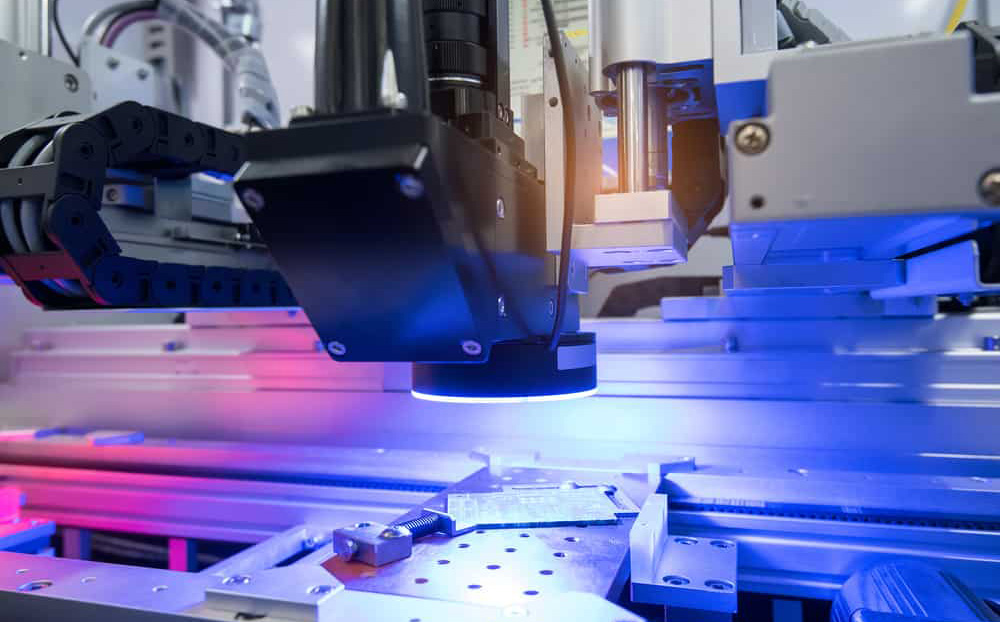

适用于木材石材加工机床、直线电机、半导体、液晶、面板设备及高精度位移测量自动化生产线、玻璃检测台、玻璃磨边机、折弯机、油压机、激光切割、数控机床、坐标铣床、坐标镗床等设备。
核心功能
  • 精度可定制
    (1/5/10)μm
  • 磁极距
    2mm
  • 安装距离
    0.1-1mm
  • 抗干扰
    电路设计
  • 防油 / 防水
    防尘 / 防震

产品特点

高可靠性

采用全金属外壳设计,全进口高柔耐磨屏蔽电缆,抗干扰软硬件电路设计。

高精度

分辨率精度可选:1μm、5μm、10μm,亦可按客户要求定制,被测量装置平行安装,无机械转换误差。

高环境适应性

能耐受油污、液体、灰尘、振动等复杂的工作环境。

小巧易安装

产品外观尺寸小巧精致,满足更小安装空间。

产品参数

(左滑查看更多参数)
型号 MH0-H200
外壳材料 锌/铝金属压铸 读取距离 0.1-1mm
电缆护套 ETFE 铁氟龙 电缆曲率半径 7D
折弯次数 >1000万次循环 工作电压 5-24V DC
输出信号 单端或差分 输出电压 单端24V 差分5V
输出阻抗 0Ω (R负载>75Ω) 电流消耗 <25 ma 24V DC <50 ma 5V DC
相位 90±1° 响应速度 250m/min(与速度成比例输出)
连接方式 开放电线末端 (可定制4-9针插拔连接器)
外观尺寸
