MDSC-9000S 金属双张检测控制器 2通道全金属版

产品概述

基于电磁感应和电涡流原理，主机控制器可同时连接两个传感器，完成高效稳定的叠料检测任务。内置200组片料存储功能，免去了重复学习的麻烦。导磁非导磁一体化设计，不区分片料种类，同时支持端子和总线控制方案，实现智能系统控制。

使用场景

汽车，汽车零部件，一般金属板材处理，家电，电池，金属包装等行业接触性双张检测

检测厚度

磁性材料

0.2-4.0mm

不锈钢
铜板

0.2-3.0mm

铝/铝合金

0.2-4.0mm

133-4281-4291 在线咨询

产品特点

两通道设计，更高效

一台主机连接两个传感器，可同时进行两个冲压工序的叠料检测，相比传统的一带一检测器，叠料检测更高效，更省时。

200组储存配方，更省心

200组配方储存功能，存储和管理多种材料参数，上位机可快速切换待检测金属。

新一代传感器技术，更可靠

升级叠料检测算法，卓越的抗干扰处理能力，消除外界干扰因素对检测结果的影响，更稳定的检测性能。

所有金属片料可检，更全面

全面升级，能够对所有金属片料进行叠料检测。

支持通讯网络，更便捷

支持Profinet、485通讯，可连接PLC 等上位机，实现系统控制。

产品参数

(左滑查看更多参数)

主机技术参数
响应速度		200pcs/min
工作电压		24V DC，+6V/ 2V
消耗功率		60W（测量：<60 W，空闲：<12 W）
瞬间电流		5A 1ms
环境温度		0℃～50℃
尺寸	主机	178 x 173 x 67(mm)
	嵌入式安装的开孔尺寸	167x 164(mm)
防护等级	后壳	IP20
	前面板外壳	IP65
重量		1.2kg
特性		200组材料类别。 12个光耦隔离输入，具有同一公共端。 5个 NPN 或者 PNP 输出（出厂默认 NPN），最大负载能力：48VDC，50mA。 RS485接口，在系统设置内更改。
主机外观尺寸
传感器技术参数
磁性材料测量范围		0.2～4.0mm
非磁材料测量范围		不锈钢	0.2～3.0mm
		铝/铝合金	0.2～4.0mm
		铜	0.2～3.0mm
尺寸		直径44mm，长90mm
环境温度		0℃～60℃
防护等级		IP65
重量		350g
传感器电缆		拔插，16米
传感器外观尺寸

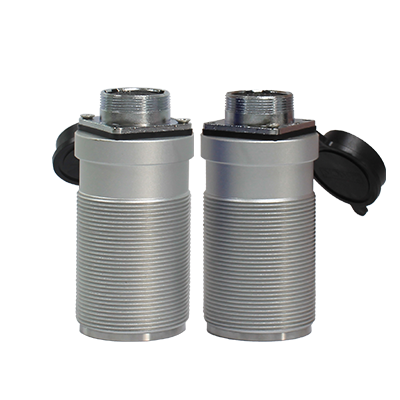

适配传感器

9000S单探头

SE-9000SC-F16.0

尺寸：直径42mm*长度87.3mm
线长：标配 16 米线缆
防护等级：IP65
重量：350g

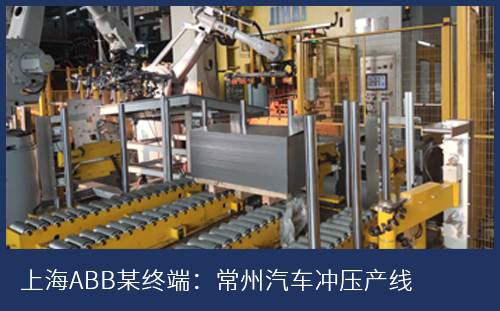

客户案例

留下您的信息,获取产品资料及报价

拨打电话 133-4281-4291 联系我们，或者留下您的联系方式，我们会尽快与您联系

资料下载

MDSC-9000S金属双张检测器产品手册_V1.2.1

2023-11-15

双张检测器MDSC-9000S学习教程V1.1

2023-12-29

阿童木MDSC-9000S说明书

2023-11-27

MDSC-9000S-PN金属双张检测器用户手册

2024-04-19

9000PN_GSDXML

2024-03-26

产品特点

两通道设计，更高效

200组储存配方，更省心

新一代传感器技术，更可靠

所有金属片料可检，更全面

支持通讯网络，更便捷

产品参数

适配传感器

9000S单探头

客户案例

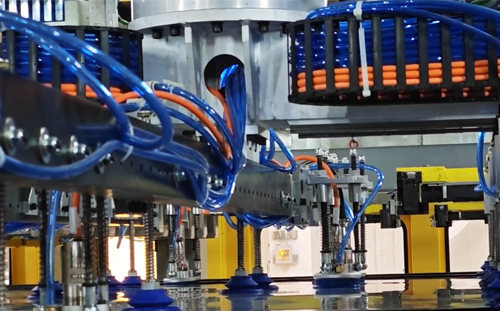

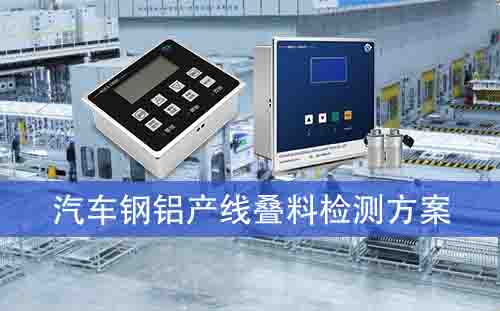

焊接自动化双料检测解决方案

华北某汽车装备服务商使用MDSC-9000S双料传感器

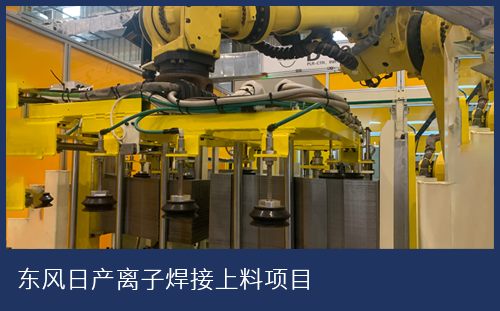

金属板叠料检测传感器MDSC-9000S在汽车侧板等离子焊接产线的应用
