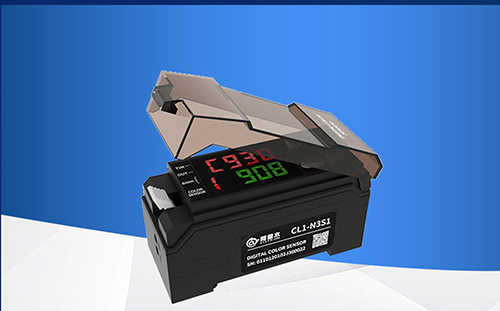

CL1 颜色传感器 标准版
产品概述
自动混合生成所需光源,能进行稳定的颜色检测;智能化、数字化的灵敏度设定,高清双数字显示,操作简便易上手;8通道设计,同时识别1种颜色,200μs高速反应时间,多款感测头选择使用,应用范围广。
使用场景

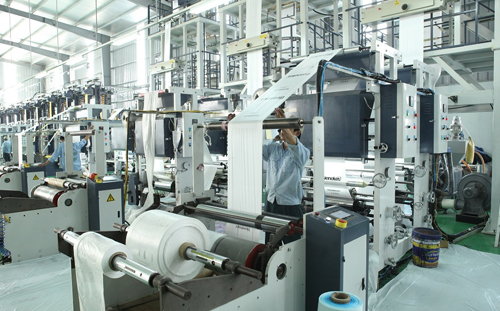

应用于包装设备;锂电、食品,药品,汽车,五金,喷码、丝印、模切,制袋,拉链等行业机械设备上各种颜色识别。
核心功能
8通道
设计
细微色差
精准识别
3000+种
颜色识别
200μs
高速反应

产品特点

识别3000+种颜色

阿童木颜色传感器能检测近3000种颜色,满足常见工业检测需求。

存八检一

采用8通道输出设计,同时识别1种颜色,多种检测模式适合各种不同应用要求,帮助企业节约空间和成本。

200μs高速反应

200μs高速反应时间,搭配多款颜色专用探头,满足不同大小、距离的检测需求。

双数字显示,良好的可视效果

智能化、数字化简易灵敏度设定,高清双数字显示,操作简便易上手。

外置检测头技术+光纤发射器

采用外置检测头技术,发射器使用光纤,能够产生高强度单一光点,缩小了传感头的体积,安装方便。

精准识别细微色差

支持三重16位计算的RGB三色光源,细微色差(2-3个度)均能精准识别。

产品参数

(左滑查看更多参数)
型号 CL1-N3S1(NPN)   /  CL1-P3S1(PNP)
光源 红色LED、绿色LED、蓝色LED 反应时间 200μs(HSP)/1ms(FINE)
指示灯 输出:红色LED、外部同步输入:红色LED、匹配率/接收光强:LED(绿/红) 错误显示 过度光强、不足光强、不足色差
校准方法 单点/两点校准 误差值调节 数字显示数目值设定
差异辨认模式 C模式/C+I模式/I模式 计时器功能 计时器OFF/ON延迟/OFF延迟/单触发Shot
输出选择 匹配输出:当目标物颜色符合记忆颜色时接通;
不匹配输出:当目标物颜色与记录颜色有所差异时接通
外部同步输入 反应速度:最大500μs 外部校准输入 输入反应时间:最小20ms
记录颜色选择 资料库选择(由外部输入或键操作),无电压输入 控制输出 NPN(PNP):最大40VDC 最大(100mA),剩余电压:最大1.0V
保护电路 逆电极保护(电源)、过电流保护(输出)、过电压(输出) 电源 12至24VDC±10%,脉动(P-P):最大10%
消耗电流 最大75mA 环境光度 白炽灯:最大5,000Iux,日光:最大10,000Iux
外壳材料 聚碳酸酯 重量(含2m缆线) 约170g

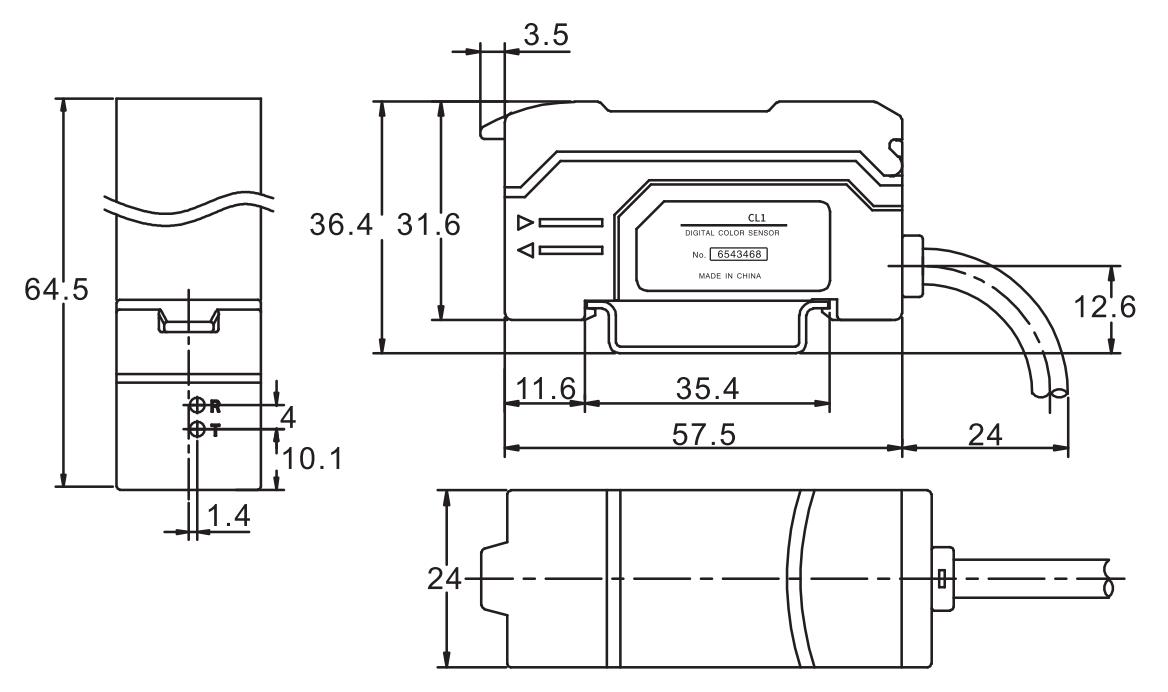

外观尺寸

适配传感器

类型 小型可调节 小型侧视可调节 长检距离 小光点 区域光束点,反射型

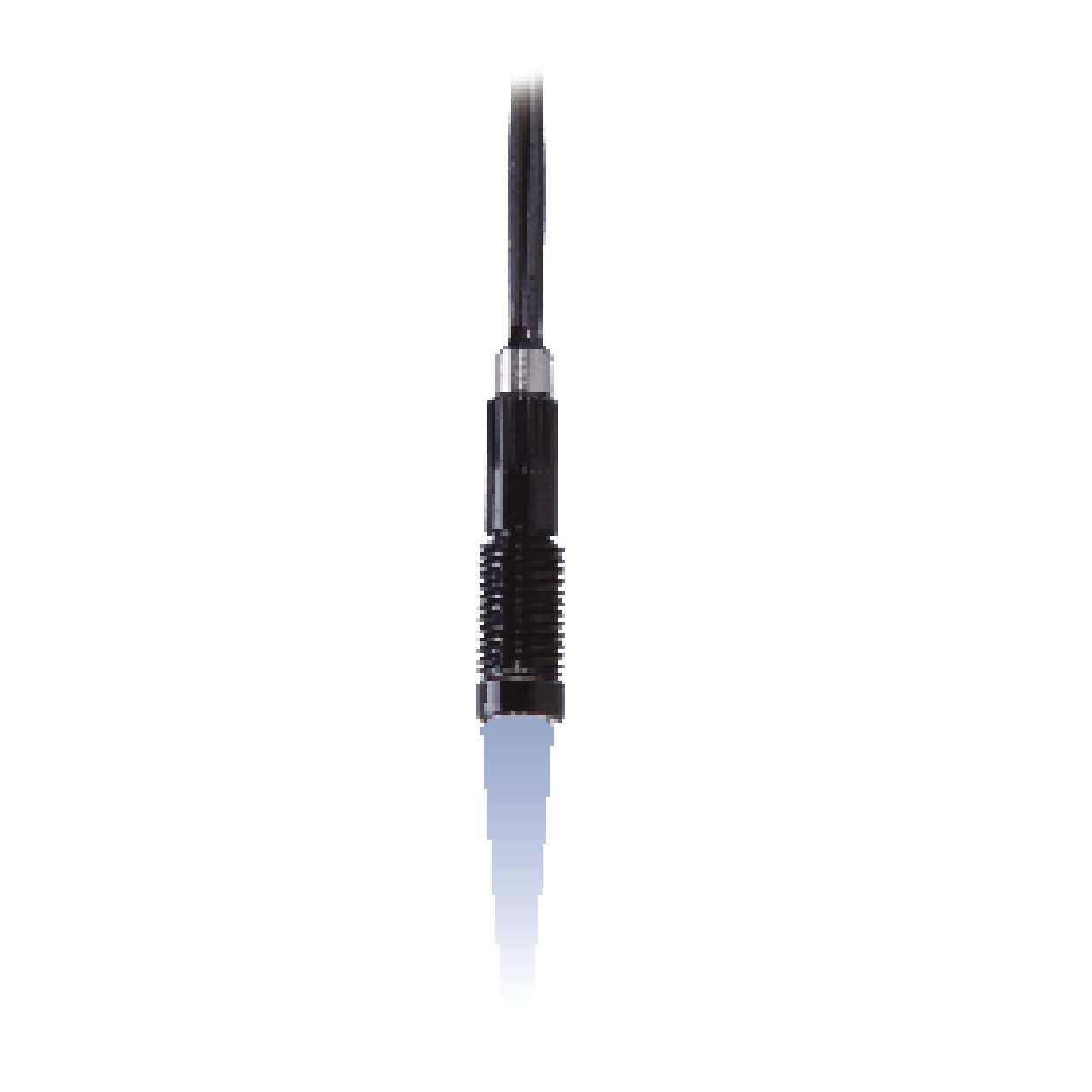

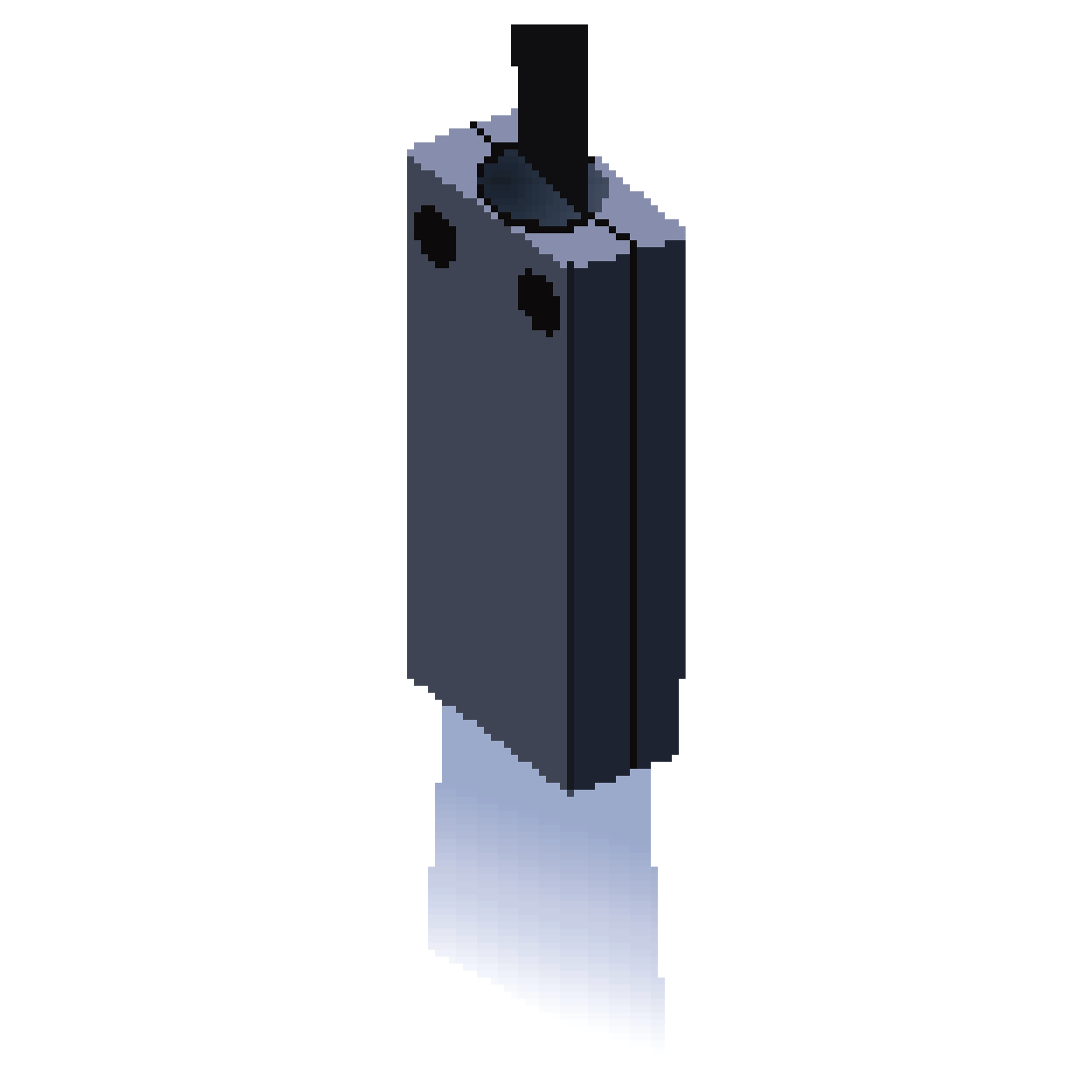

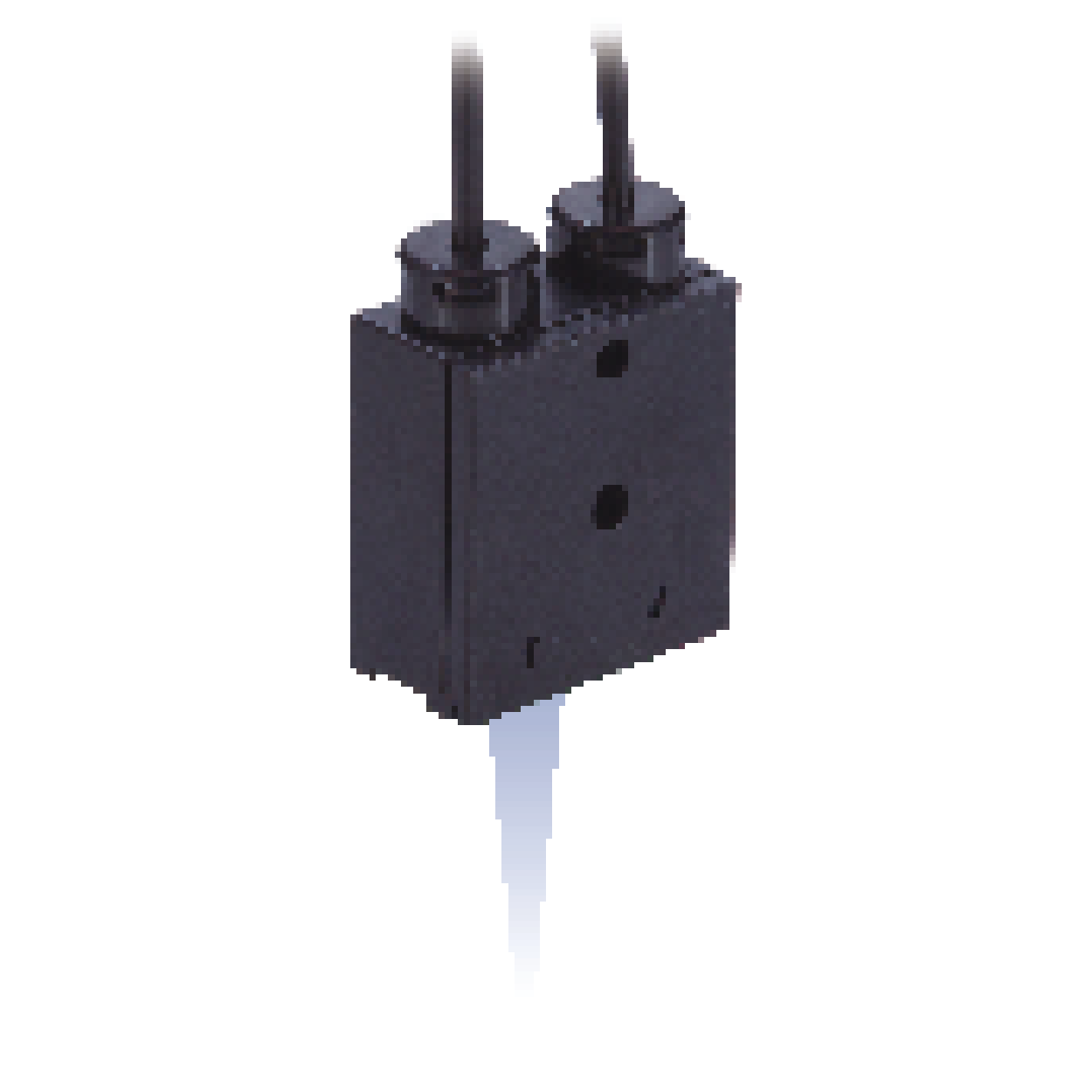

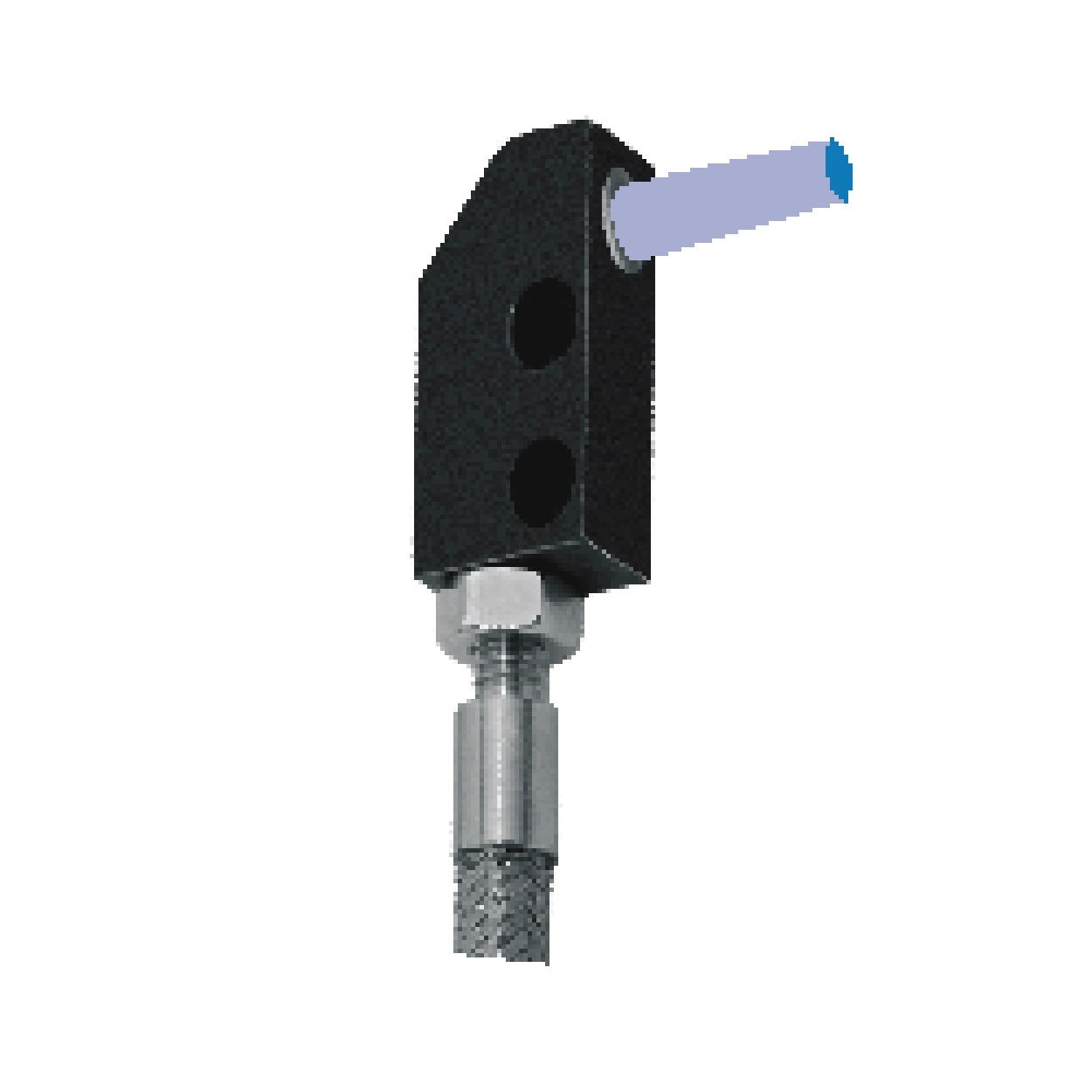

型号 CLH-S10 CLH-S11 CLH-L40 CLH-L42 CLH-L41 CLH-S12 CLH-S15
感测头外观图 (图片仅供参考具体以实物为准)
检测距离 10至30mm 3至15mm 70±20mm 60±10mm 16±4mm 5至20mm 5至10mm
最小光点直径 直径0.9至3.5mm 直径0.9至1.5mm 直径6mm 直径2mm 直径1mm 1.5*7mm
最小弯曲直径 R25mm R15mm R25mm
防护等级 IP40 IP67
环境温度 -40至70℃,无凝结
相对湿度 35至85℃,无凝结
光纤长度 2m(自由裁切) 1m 2m(自由裁切)
外壳材料 镜片外壳:铝,纤维外壳:不锈钢 聚碳酸酯 聚砜,光纤:塑料(聚乙烯护套)
重量 约10g 约15g 约30g 约23g 约25g
