CL2 颜色传感器 加强版
产品概述
支持三重16位计算的RGB三色光源,能检测近3000种颜色,细微色差(2-3个度)均能精准识别,采用8通道输出设计,同时识别4种颜色,搭配多款颜色专用探头,满足不同大小、距离的检测需求。
使用场景
适用于任何行业,各种场所的颜色检测需求,物体状态:固体、液体均可检测。
核心功能
同时识别
4种颜色
细微色差
精准识别
3000+种
颜色识别
200μs
高速反应

产品特点

识别3000+种颜色

阿童木颜色传感器能检测近3000种颜色,满足常见工业检测需求。

存八检四

同时识别四种颜色,储存八种颜色,操作简单。

200μs高速反应

200μs高速反应时间,搭配多款颜色专用探头,满足不同大小、距离的检测需求。

双数字显示,良好的可视效果

智能化、数字化简易灵敏度设定,高清双数字显示,操作简便易上手。

外置检测头技术+光纤发射器

采用外置检测头技术,发射器使用光纤,能够产生高强度单一光点,缩小了传感头的体积,安装方便。

精准识别细微色差

支持三重16位计算的RGB三色光源,细微色差(2-3个度)均能精准识别。

产品参数

(左滑查看更多参数)
型号 CL2-N3A1(NPN)   /   CL2-P3A1(PNP)
反应时间 200μs(HSP)/1ms(FINE)/ 4ms(TURBO)/8ms(SUPER) 保护电路 逆电极保护,过流保护,过电压
控制输出 NPN(PNP)集电极开路X4频道,最大40VDC(30VDC),1个输出达到100mA,总数为4个输出达到200mA,残余电压:最大1.0V
外部校准输入 输入时间:最小20ms 外部切换输入(C/C+I模式)
外部偏移输入(Super I 模式)
输入时间:最小20ms
计时器功能 计时器OFF/OFF-延时/ON-延时/单发,计时器时间:可调节从1至1,000ms(分别用于每一个域)
电源 24VDC,波动(P-P):最大10% 消耗电流 正常模式:1.5W(最大62.5mA),ECO模式:1W(最大42.0mA)
环境温度 -10至+55℃,无凝结 耐振动性 10至55Hz,1.5mm双振幅,在X、Y、Z方向,各2小时
材料 聚碳酸酯 重量(带有2m电缆线) 约180g

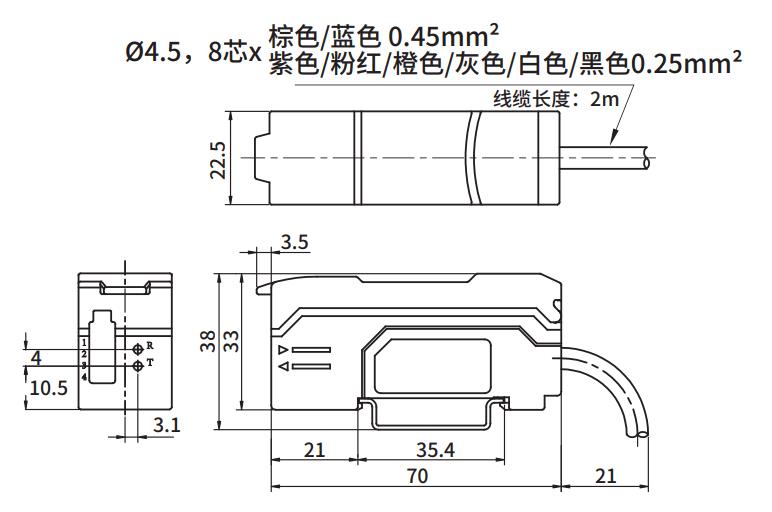

外观尺寸

适配传感器

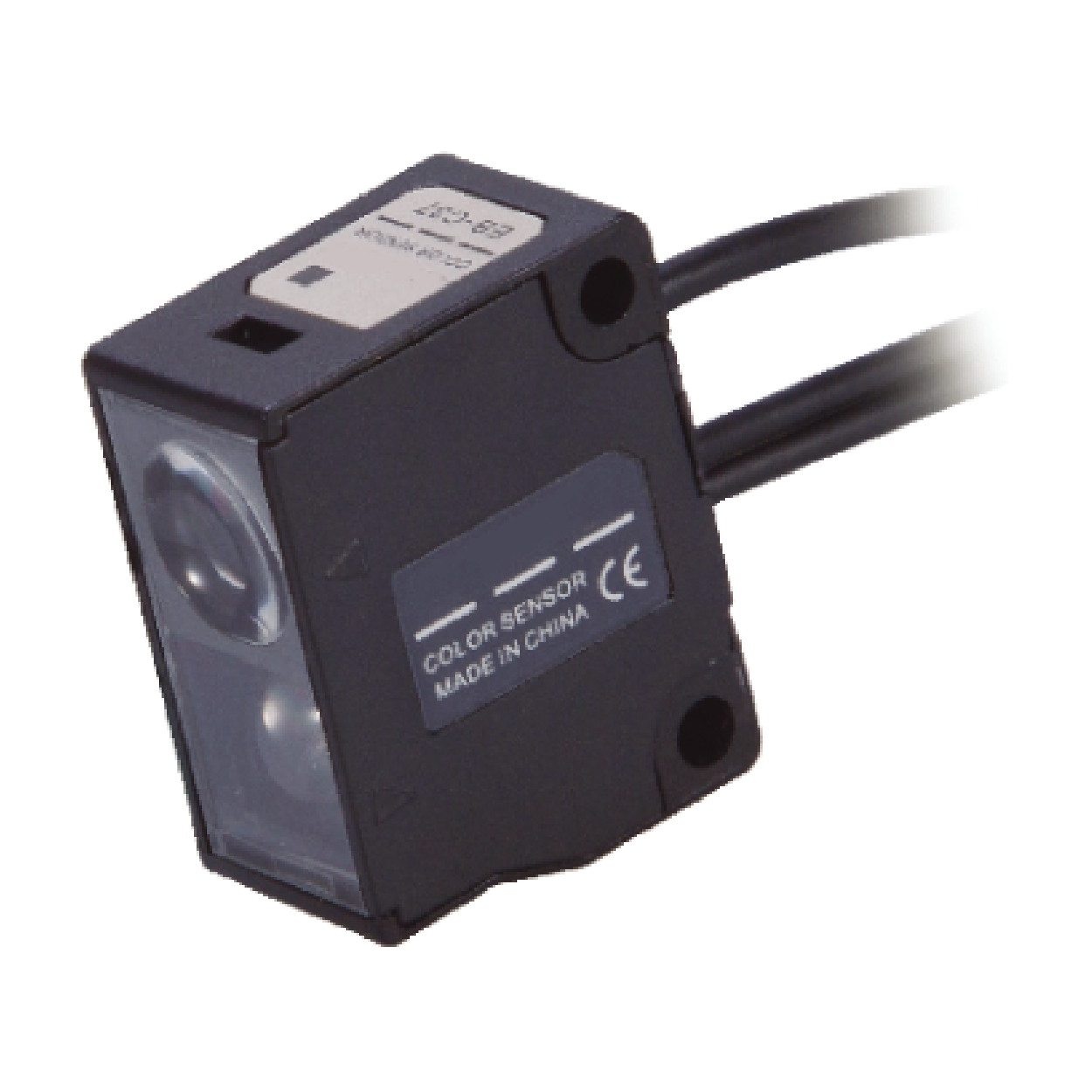

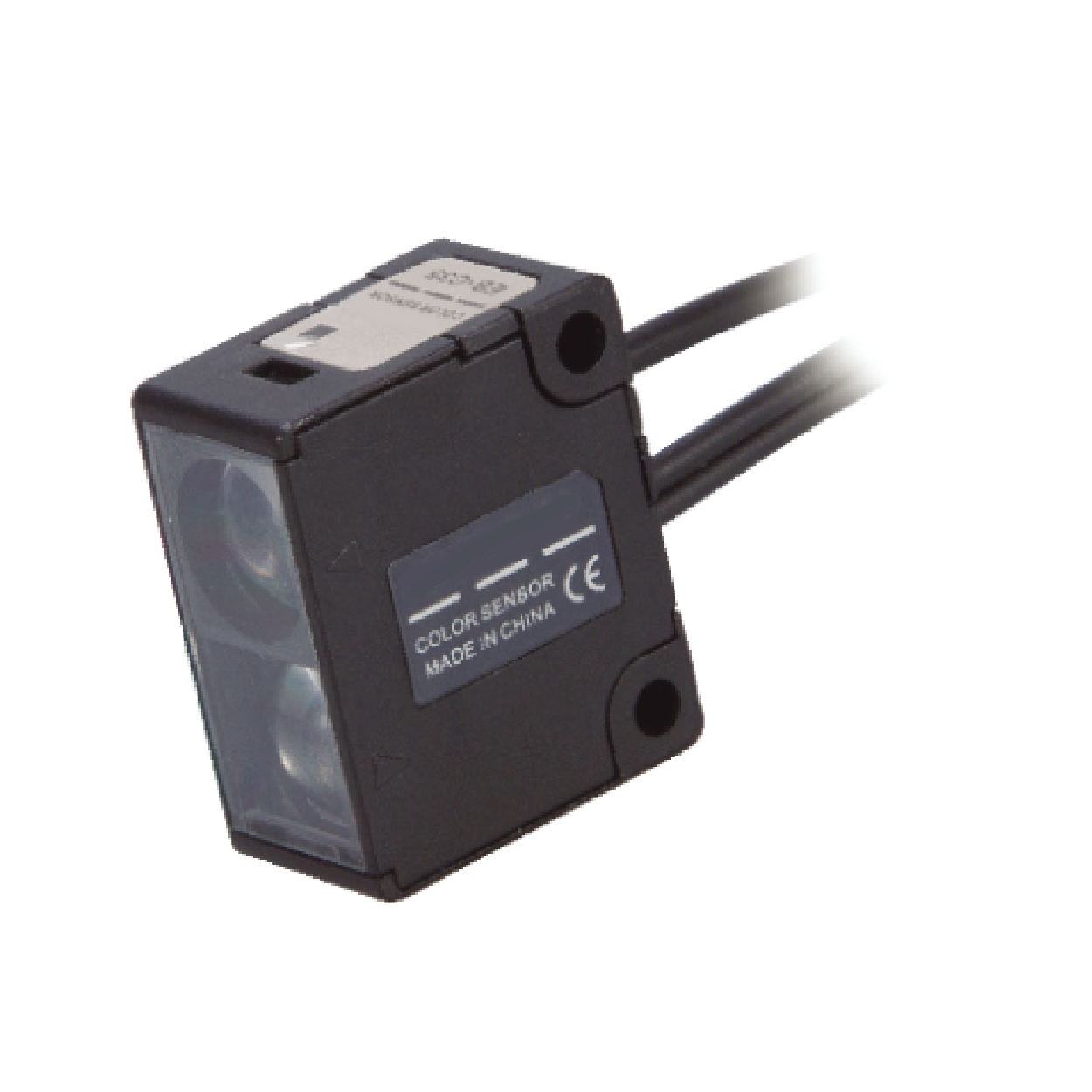

外观图
(图片仅供参考具体以实物为准)
类型 长距离 短距离,小光点 区域光束点,反射性 长检距离 小光点
型号 CLH-L35 CLH-S37 CLH-S15 CLH-L40 CLH-L42
检测范围 28至52mm 11至20mm 5至10mm 70±20mm 60±10mm
最小光点直径 40mm参考距离,4.5mm直径 16mm参考距离,1mm直径 1.5*7mm 直径6mm 直径2mm
光源 红色LED(665nm)/绿色LED(520nm)/蓝色LED(465nm)
纤维最小弯曲半径 15mm
环境光度 白炽灯:最大10,000Iux,日光:最大20,000Iux
环境温度 -10至55℃,无冻结
耐振动性 10至55Hz,1.5mm,在X、Y、Z方向双倍振幅,各2小时
防护等级 IP40 IP67
材料(机壳) 聚碳酸酯
材料(镜头盖) 三醋酸酯(金属部分:304型不锈钢) 聚砜,光纤:塑料
(聚乙烯护套)
聚碳酸酯
重量(带有2m电缆线) 约55g 约25g 约30g
