阿童木双张检测传感器简介

阿童木双张检测器主要用于检测金属薄片单双张的检测,当金属片料通过传感器探头检测区域时,双张检测器会根据金属片料的厚度,向上位机发出单张、双张信号。阿童木双张检测器目前主要用于金属片料冲压、锂电池生产、PCB电路板、纺织(全自动穿经机)等行业设备的金属薄片检测。



本手册主要描述 MDSC-1000C 系列金属双张检测器的规格、特性及使用方法等。在使用本产品前,敬请您仔细阅 读本手册,以便更清楚地掌握产品的特性,更安全地使用本产品。

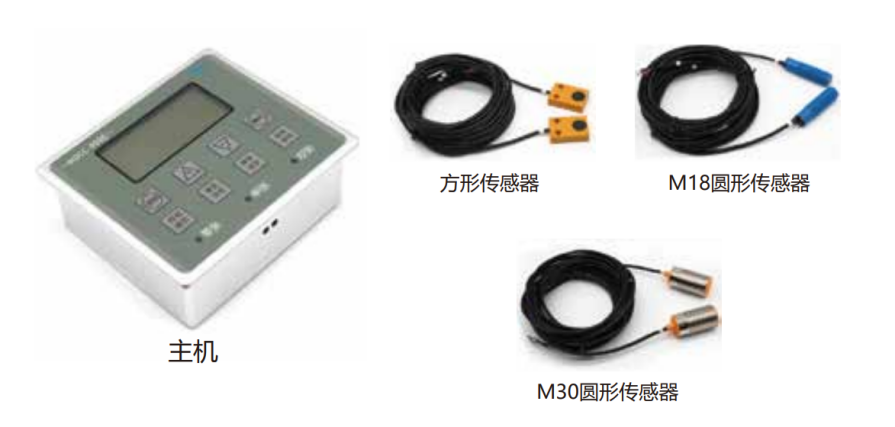

阿童木双张检测

 阿童木双张检测器

阿童木双张检测器MDSC-1000C-安全注意事项

◆ 请确保使用环境符合硬件规范中的限制条件(详情请参考“性能参数”);

◆ 请勿安装于磁场过强、阳光直射、高温、强烈机械振动的场所,请勿在有易燃气体、蒸汽或粉尘场合使用本产品, 否则有爆炸危险;

◆ 请勿在可能发生温度剧烈变化或者湿度很大的环境中使用本产品,否则可能导致设备内部产生冷凝水,导致设备 损坏;

◆ 请确保所有电缆接头都牢固连接到本产品上。如果连接松动,可能会产生错误的输入或输出信号;

◆ 在使用过程中,避免使用工具去触摸显示面板,对外力过大造成面板损坏由用户负责;

◆ 为避免触电,在连接本产品的电源前,请先切断电源;

◆ 本产品输入电源是 DC24V±20%,请定时检查 DC 电源是否稳定;

◆ NPN 和 PNP 接口只能接小于 48V 的直流系统;

◆ 传感器走线和动力线分开,特别是有变频器等强干扰的地方。



阿童木双张检测器MDSC-1000C-性能参数

产品名称

MDSC-1000C 金属双张检测器

主机尺寸

132mm * 116mm * 48mm

开孔尺寸

121mm * 105mm

传感器尺寸 【三选一】

方型传感器:45mm * 30mm * 12mm 标配 5 米线缆

圆形传感器:直径 18mm*长度 50mm 标配 5 米线缆

圆形传感器:直径 30mm*长度 65mm 标配 5 米线缆

输入电压

DC24V/500mA

控制输出

NPN 单双张开关信号输出,最大驱动50mA/48V 说明:单张、双张输出信号宽度,出厂默认50ms,可调范围:5 - 500ms

检测材质

钢板、铁板、铜板、铝板、镀锌板、不锈钢板等

检测厚度

铁片、铜片、不锈钢片 0.05-4.5 mm,铝片 0.1-30 mm

反应速度

0-1200pcs/min

记忆组数

100 组



阿童木双张检测器MDSC-1000C-安装与接线说明

1.主机安装

在机柜面板安装位置开 121mm * 105mm 长方形安装孔,放入检测主机,然后在主机上下侧开孔位置插入固定卡 扣,上螺丝拧紧。



2.传感器安装说明

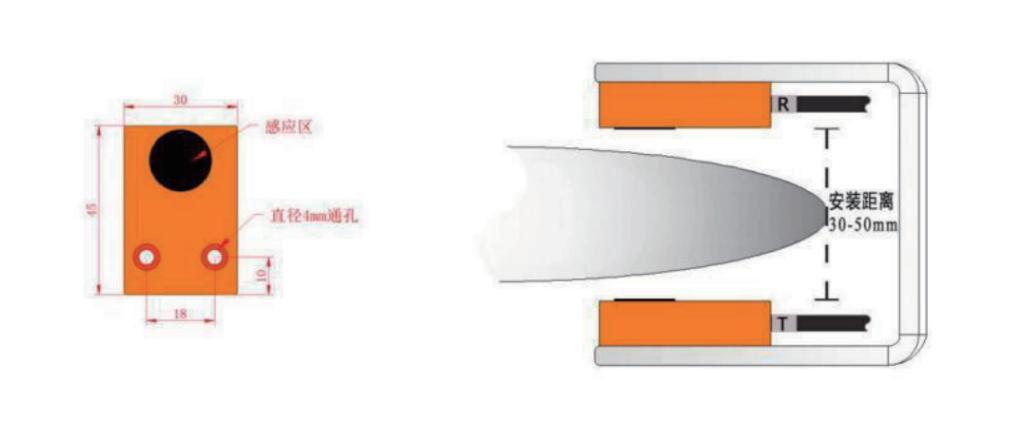

建议将金属双张检测传感器安装在如图的金属或塑料支架上,发送端 T 在下,接收端 R 在上,工作面(带黑色 圆盘面)正对安装。工作面之间允许安装距离为 30~50mm,推荐安装距离 40mm。当被测片料较厚(>2mm 的磁性材料) 或面积较小(直径小于 10cm)时,将安装距离调整为 30mm;当被测片料较薄(小于0.5mm非磁性材料)时,安装距离调整为50mm。


上料检测时,应将待测金属片料经过有效感应区域(至少应与传感器内边沿近似对齐,可再内进一些),推荐安 装位置如图所示。注意:传感器对视区域需净空,不能有其他金属遮挡物。

双张检测器安装图

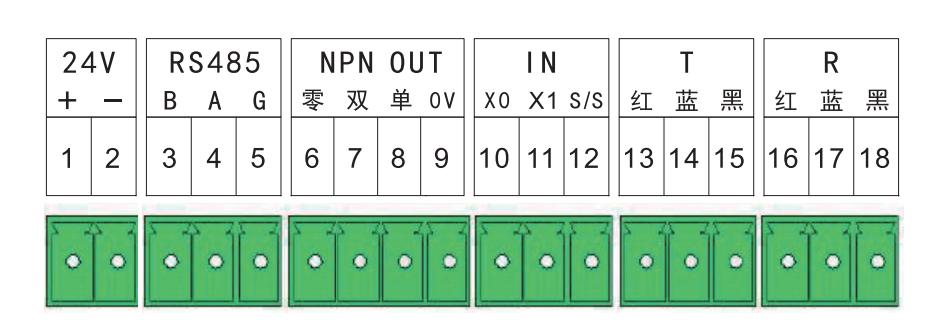

装配接线图

位号

接线说明

1、2

直流电源输入,DC24V±20%,推荐电源 24V/1A

3、4、5

RS485 接口

6、7、8、9

NPN 零张、单张、双张开关信号输出,最大驱动 50mA/48V,可接 PLC 或驱动继电器

10、11、12

记忆组切换IO输入

13、14、15

接发送(T)传感器,13 接红色端子,14 接蓝色端子,15 接黑色端子

16、17、18

接接收(R)传感器,16 接红色端子,17 接蓝色端子,18 接黑色端子



装配接线图

电气控制接线图

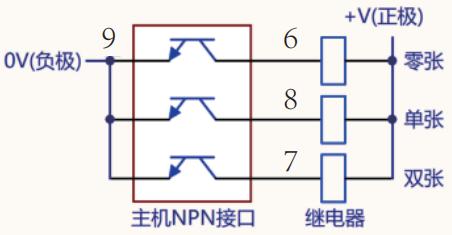

(1)NPN 接口与继电器连接实现各种控制

1000C使用说明 图片2.jpg

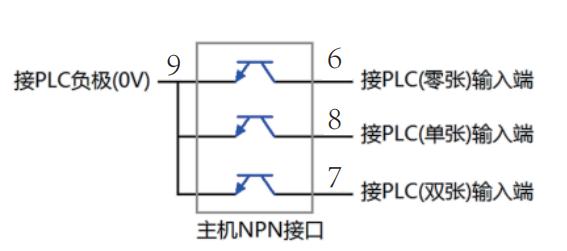

(2)NPN 接口与 PLC 连接实现各种控制

电气控制接线图

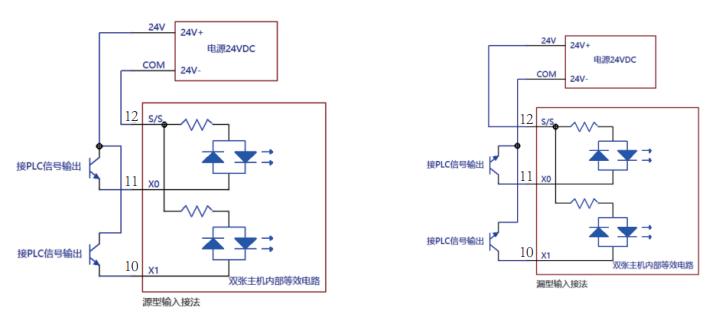

(3)记忆组切换 IO 输入接法

双张检测器接线图



阿童木双张检测器MDSC-1000C-主机调试步骤


准备按要求安装好检测主机和传感器,接好电气控制线。接通电源,液晶显示正常,表示主机处于工作模式。若之前已经保存了该片料的学习数据,并且所传送的片料不变,片料与传感器的相对位置不变,则可直接通过 串口或者 IO 输入选择保存该片料学习数据的记忆组编号,否则,通过串口或者 IO 输入选择一个用来保存当前片料学习数据的记忆组编号后,按如下步骤进行设置。

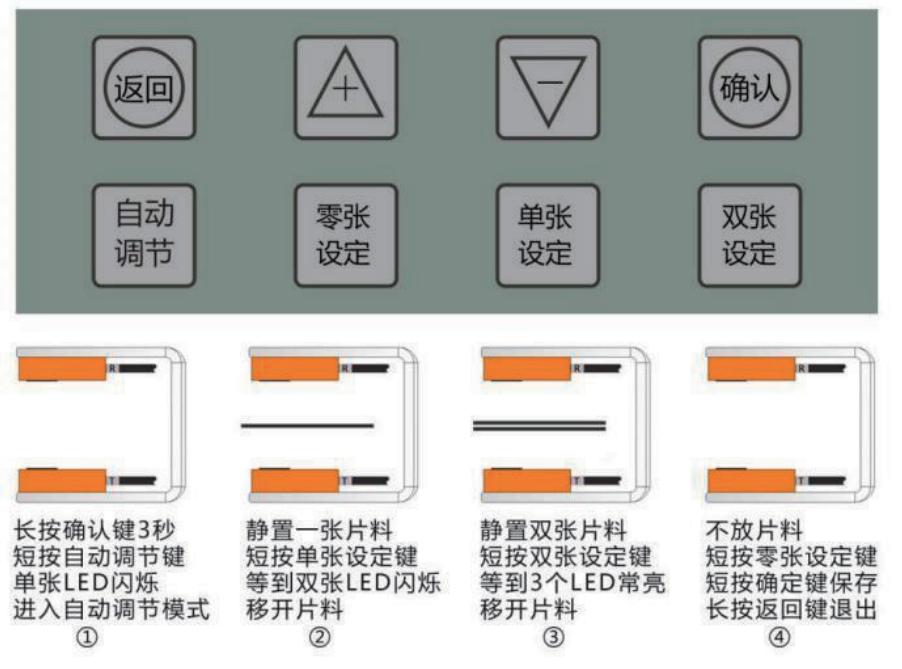

自动调节

双张检测器

①长按“确认”键 3 秒,直到液晶屏点亮,进入设置模式,短按“自动调节”键,此时“单张”指示灯闪烁, 进入自动调节模式。



②控制送料系统传送一张片料到传感器中间停住,片料最大处位于传感器中心(如果不能控制送料系统实现, 也可以手动拿一张片料放在传感器之间,片料所放位置要与使用送料系统操作尽量一致),短按“单张设定”键,等 到只有“双张”红色指示灯闪烁,移开单张片料,则单张调节步骤完成。



③控制送料系统传送两张粘在一起的片料(如果不能控制送料系统实现,也可以用手拿两张片料放在传感器之 间,片料所放位置要与使用送料系统操作尽量一致),短按“双张设定”键,等到3个LED指示灯常亮。此时移开双张片料,则双张调节步骤完成。



④移开片料,使传感器间无遮挡,短按“零张设定”键,此时“零张”指示灯闪烁,短按“确定”键保存,完 成零张设定。长按返回键退出自动调节模式,进入工作模式。学习完成后,设备会将学习到的数据保存到当前记忆组。



联系我们

如您在使用此产品的过程中有任何问题或建议,请与阿童木(广州)智能科技有限公司工作人员联系。 服务热线:400 0088 976
