摘要

本案例描述了如何利用颜色传感器来检测转动轴的转向。河北省客户提出了一个问题，希望能够判断他们的转向轴是正转还是反转，转速并不快。阿童木工程师提供解决方案，通过在圆柱体上贴上三种不同颜色的标记，并通过识别颜色标记的顺序，可以简单地解决这个问题。本文介绍了该方案的实施细节和效果。

引言

在工业生产中，经常需要监测和控制旋转轴的转向。然而，有时候在不侵入性和低成本的前提下解决这个问题并不容易。阿童木分享的是一种简单有效的解决方案，利用颜色传感器来判断转向轴的转向。

问题陈述

客户需要一种方法来判断他们的转向轴是正转还是反转，但转速并不快。他们希望找到一种低成本、简单易行的解决方案。

解决方案

通过在转向轴周围的圆柱体上贴上三种不同颜色的标记，并安装颜色传感器以识别这些标记的顺序，可以解决这个问题。具体步骤如下：

（1）标记圆柱体： 在转向轴周围的圆柱体上贴上三种不同颜色的标记，例如红色、绿色和蓝色。

（2）安装颜色传感器： 在适当的位置安装颜色传感器，使其可以扫描圆柱体上的标记。

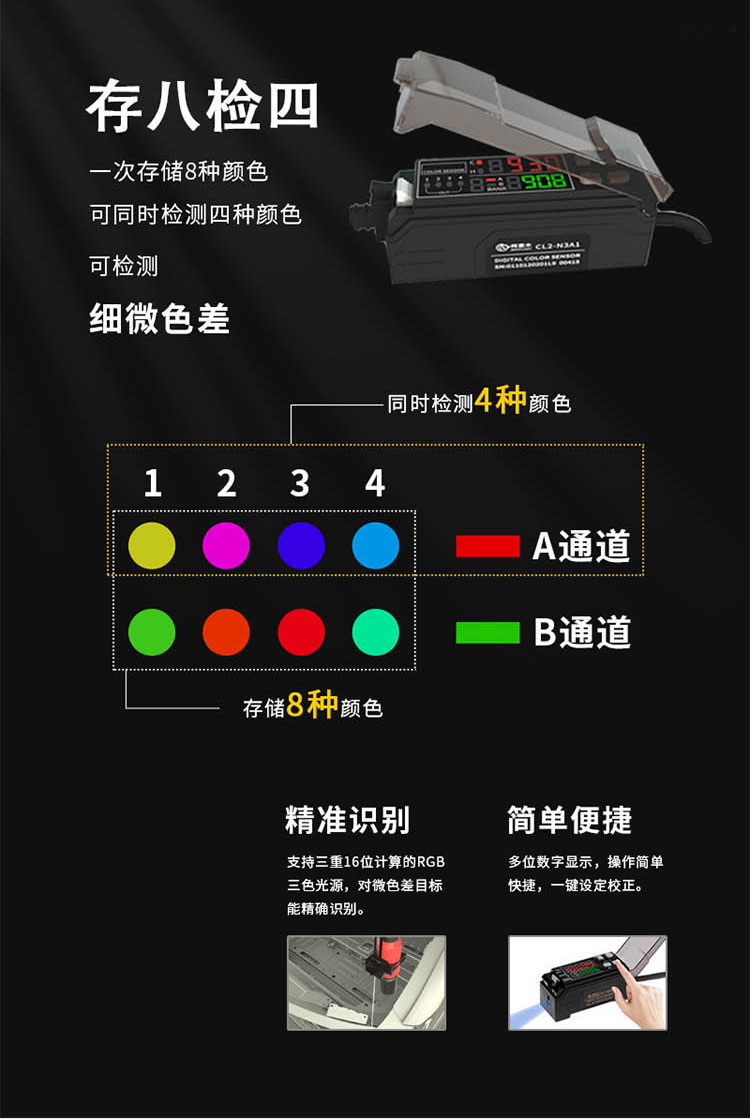

（3）示教学习： 选用CL2型号颜色传感器，通过示教学习，使颜色传感器能够识别并记录圆柱体上标记的颜色顺序。

（4）判断转向轴转向： 根据颜色标记的顺序，判断转向轴的转向。例如，如果识别的颜色顺序是红-绿-蓝，则表示转向轴是顺时针转动；如果是蓝-绿-红，则表示转向轴是逆时针转动。

效果评估

经过实地测试，该方案能够准确地判断转向轴的转向，满足客户的需求。其优点包括低成本、简单易行，且不侵入性强，适用于转速不快的场景。

结论

本案例通过利用颜色传感器识别圆柱体上的颜色标记的顺序，实现了对转向轴转向的简单有效检测。该方案具有成本低、操作简便等优点，适用于各种工业场景。

关键词： 颜色传感器，转向轴，转向检测，标记识别，工业应用。
