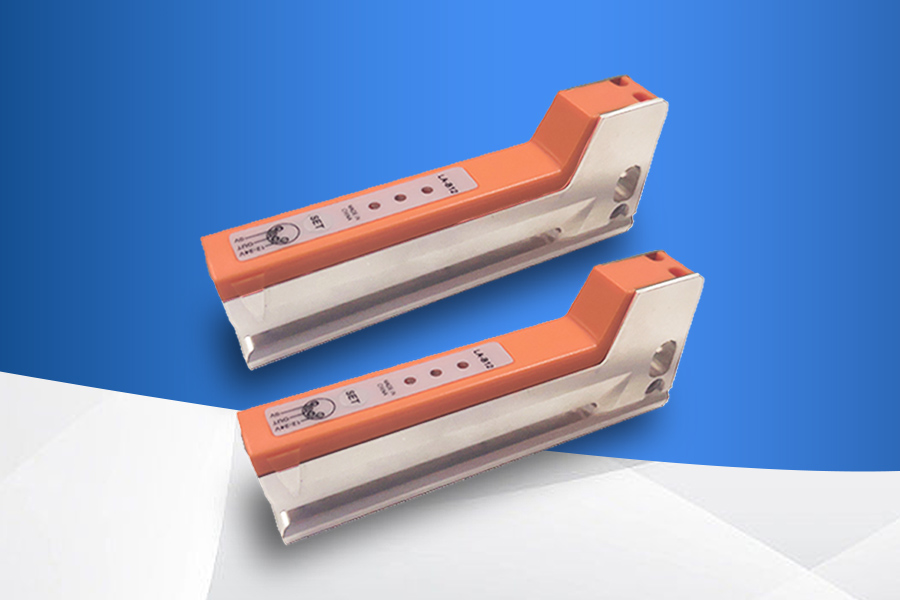

LS1 全金属型标签传感器 标签
产品概述
通用型标签传感器(检测槽宽3mm+检测槽深60mm),用于光学检测、标签检测;自适应逻辑电路功能(自动电平控制),高速开关频率与极短响应速度,保证了良好的可重复性,是一款能够在机台上精确检测标签的光电传感器。
使用场景

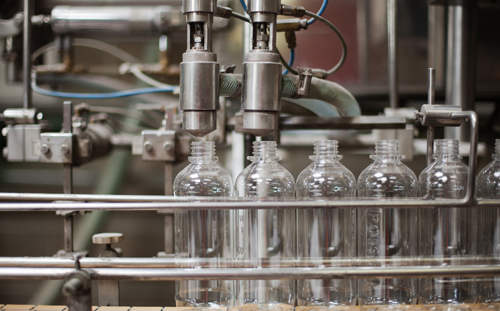

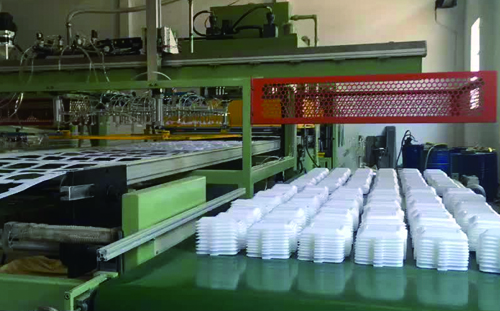

标签生产机械,标签喷码机械,标签印刷机械
核心功能
安装简单
调节方便
标签检测
精确输出
快速响应
可重复性高
自适应
电平控制

产品特点

精准检测不透明标签

精准检测不透明标签,长条状槽口设计,便于在操作槽的边缘直接放置标签进行检测。

高速响应时间

高速开关频率与极短响应速度,保证了良好的可重复性

自动电平控制

自适应逻辑电路功能,通过开关阈值的自主优化,发挥其优秀性能。

封闭式校准设计

通过封闭式校准按钮或校准输出进行建议调节

产品参数

(左滑查看更多参数)
型号 LS1-NM12C
槽宽 3mm 槽深 60mm
最小检测宽度 ≥2mm 最小检测深度 ≥2mm
光源 940nm(红外线辐射灯) 响应频率 Max 10kHz
传送带速度 ≤20m/min (0.3m/s) 响应时间 ≤50μs
启动后延时 ≤300ms 工作电压 12-24V DC
残余电压 ≤15% of UB 开路电流 ≤30mA
开关输出 推挽输出 警告输出 红色指示灯亮
开关输出功能 入光操作/遮光操作(可切换) 信号电压 high / low ≥(UB-2V)/≤2V
输出电流 ≤100mA 电容性负载 ≤0.2μF³
指示灯 红灯:校对错误/操作失误
绿灯:常开常闭
蓝灯:检测标签的开关输出信号
接线方式 三线连接(棕/蓝/黑);线长2m 工作温度 ﹣20至+60℃(不可结露,结冰)
储存温度 ﹣30至+70℃ 保护电流 1,2
保护等级 IP65 VDE安全等级 III
重量 约55g(带线约100g) 材料 锌压铸;表面化学镀镍(银);PC塑料
外观尺寸

留下您的信息,获取产品资料及报价

拨打电话 133-4281-4291 联系我们,或者留下您的联系方式,我们会尽快与您联系

资料下载

阿童木标签传感器LS1-NM12C使用说明书V1.0

2021-12-14
添加微信 1、产品选型 2、快速报价 3、OEM定制 4、加盟代理 5、售后咨询
