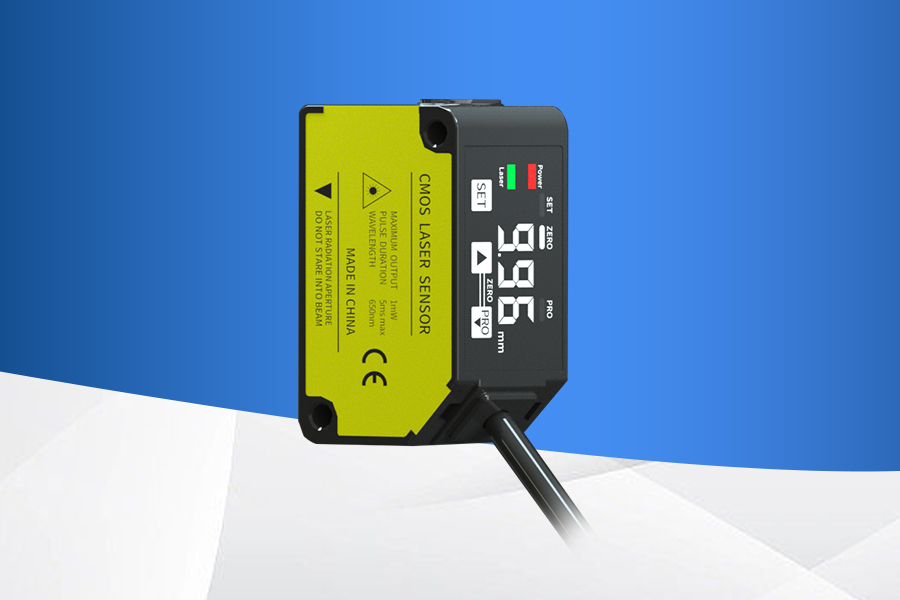

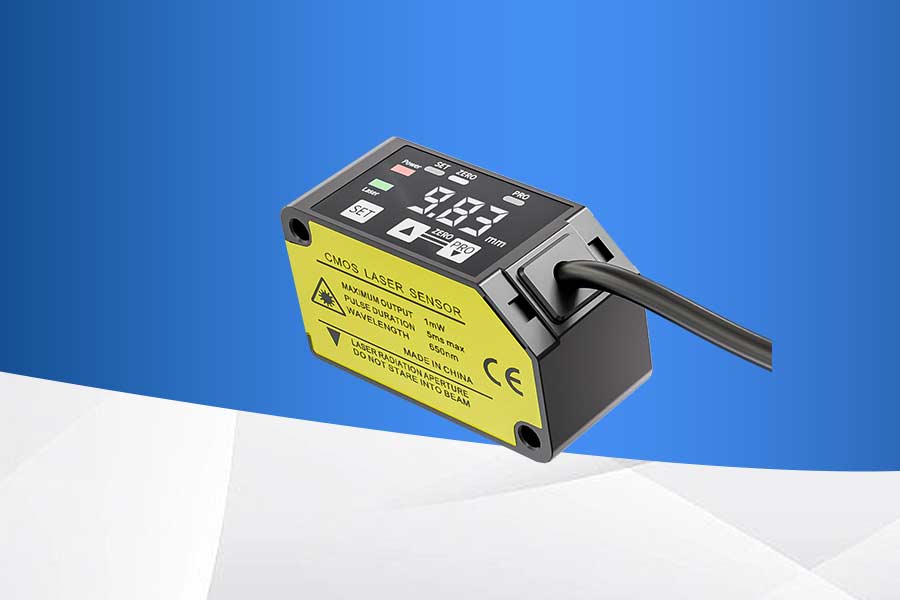

LD1-H050 激光位移传感器短距离系列

产品概述

数字CMOS激光传感器具有体积小、光电小、精度高等特点；精准检测待测物体的相对位移，常用于长度、距离、振动、速度、方位等物理量的测量。

使用场景

激光位移传感器适用于锂电、印包、涂布机、智能制造等行业，常用于长度、高度、宽度、距离、振动、速度、方位、物体有无、形状、平坦度等物理量的测量，还可用于探伤和大气污染物的监测等。

核心功能

重复精度
50μm

检测距离
35-65mm

开关量
模拟量

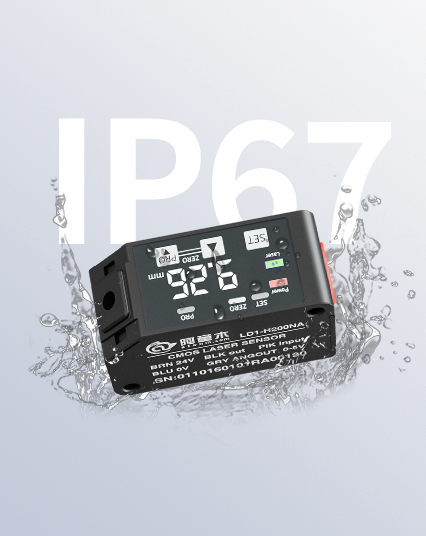

防水级别
IP67

133-4281-4291 在线咨询

产品特点

非接触测量

非接触测量，金属、塑料均可检测

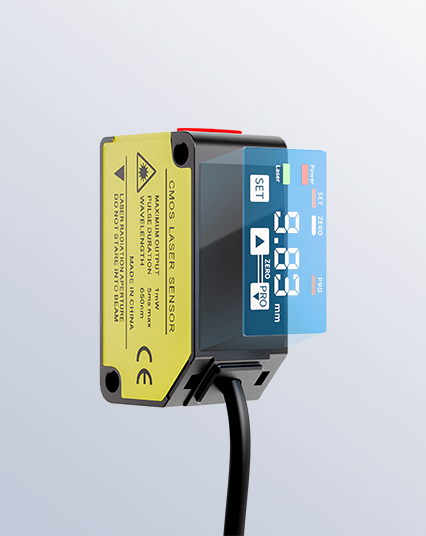

超高精度

超高精度，可测量微小物体

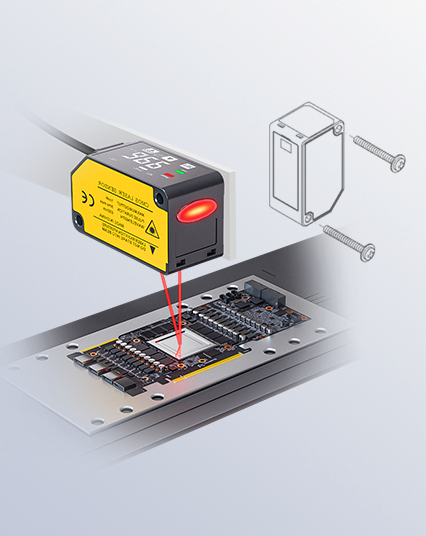

安装方便

超小型传感器探头，安装方便，不占用工位

数据实时掌握

直接与外部设备通信，实时掌控数据，提高工作效率。

短路保护

短路保护：负载短路时，不但保护自己也保护负载不被烧坏

过载保护

当负载不稳定导致电流变大时，自动保护

反极性保护

产品电源线正负极接反不会烧坏产品

产品参数

(左滑查看更多参数)

型号	LD1-H050NA(NPN) / LD1-H050PA(PNP)	型号种类	双重输出型
测量中心距离	50mm	测量范围	±15mm
重复精度	50μm	直线性	±0.1%F.S.
温度特性	0.03%F.S./℃	光源	红色半导体激光2类最大输出1mW、发光光束波长：655nm
光束直径	约φ100μm	电源电压	12V-24V DC±10% 脉动P-P10%
消耗电流	40mA以下（电源电压24V DC时）、60mA以下（电源电压12V DC时）
控制输出(NPN)	[NPN输出型] NPN开路集电极晶体管 ·最大流入电流：50mA ·外加电压：30V DC 以下（控制输出-0V之间） ·剩余电压：1.5V以下（流入电流50mA下） ·漏电流：0.1mA以下	控制输出(PNP)	[PNP输出型] PNP开路集电极晶体管 ·最大流入电流：50mA ·外加电压：30V DC 以下（控制输出+V之间） ·剩余电压：1.5V以下（流出电流50mA下） ·漏电流：0.1mA以下
输出动作	入光时ON/非入光时ON 可切换	短路保护	配备（自动恢复型）
反应时间	1.5ms/5ms10ms 可切换	外部输入	NPN无接点输入有效：0V~+1.2V DC 输入阻抗：约10kΩ
保护构造	IP67(IEC）	重量	约35g（不含电缆）、约85g（含电缆）

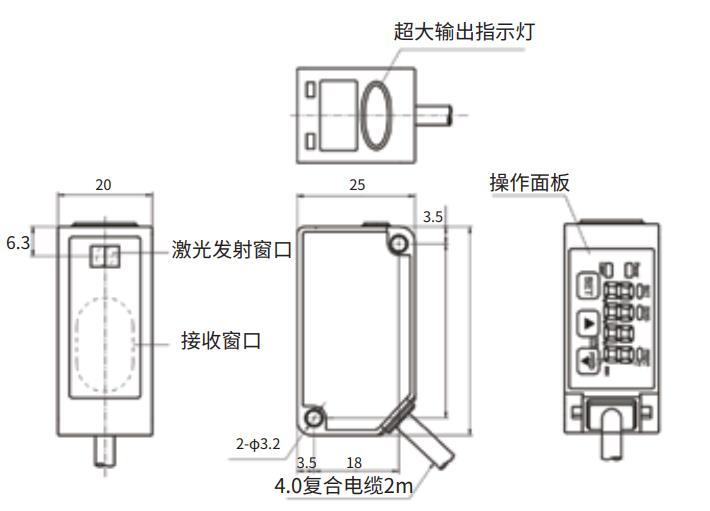

外观尺寸
