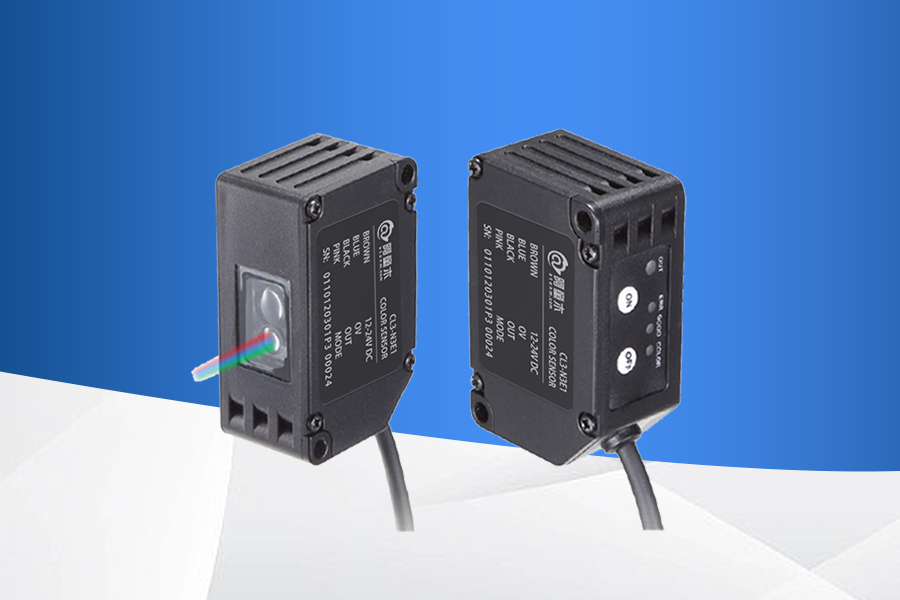

CL3 色标传感器一体式

产品概述

一体式设计，体积小；两点设置，具备颜色和色标两种模式，性能优异；检测回差可调，可消除被测物体抖动的影；独特的双模模式同时具备颜色+光强度检测功能，检测更加稳定可靠。

使用场景

适用于各行业各种场所的颜色检测需求，如：
检测标记，控制开关 / 色彩定位，精准裁剪
色彩分辨，定位一致 / 检测打标，是否缺失
检测产品，是否达标 / 位置检测，是否到位
颜色判断，自动分拣 / 颜色定位，检测打标。

核心功能

一体式设计
体积小巧

检测距离
18-28mm

防抖动
性能高

NPN PNP
双输出

133-4281-4291 在线咨询

产品特点

独特双模模式

同时具备颜色+光强度检测功能，在检测边沿无背景或无物体的临界位置下也不会误输出，检测更加稳定可靠。

多重距离检测

满足多重距离检测，检测范围为18-28mm

检测回差可调

检测回差可调，可消除被测物体抖动的影响

一体式设计

探头主机一体式设计，体积小巧。

产品参数

(左滑查看更多参数)

型号	CL3-N3E1I(NPN) / CL3-P3E1I(PNP)
检测距离	18至28mm	电源电压	24V DC±10% 脉动P-P10%以下
消耗电量	功率850mW以下（电源电压24时、消耗电流35mA以下）
模式切换输入(色标模式)	Low（ON）0至0.6V DC 流出电流0.5mA以下，输入阻抗约10kΩ Low（OFF） 0至0.6V DC或开放
模式切换输入(颜色模式)	High （OFF） 12至+V DC或开放 High （ON）12至+V DC 流出电流 3mA以下，输入阻抗约10kΩ
输出(NPN)	NPN开路集电极晶体管 ·最大流入电流50mA ·外加电压 30V DC 以下（输出和0V之间） ·剩余电压1.5V以下（流入电流50mA时）*	输出(PNP)	PNP开路集电极晶体管 ·最大流入电流50mA ·外加电压 30V DC 以下（输出和0V之间） ·剩余电压1.5V以下（流入电流50mA时）*
输出操作(色标模式)	色标检出时ON	输出操作(颜色模式)	一致时ON
短路保护	配备（自动恢复）	反应时间	200μs以下
环境温度	-10至55℃，无冻结，无结露	环境湿度	35至85%RH，无凝结
投光元件	复合LED：红色/绿色/蓝色（投光波峰波长：640nm/525nm/470nm)	材质	外壳：PBT / 操作面板：PC / 操作按钮：硅胶 / 透镜：PC
电缆	0.2nm² 4芯橡皮电缆，标准长2m 褐色：+V / 黑色：输出 / 粉红色：模式转换输入 / 蓝色：0V	重量	约104g

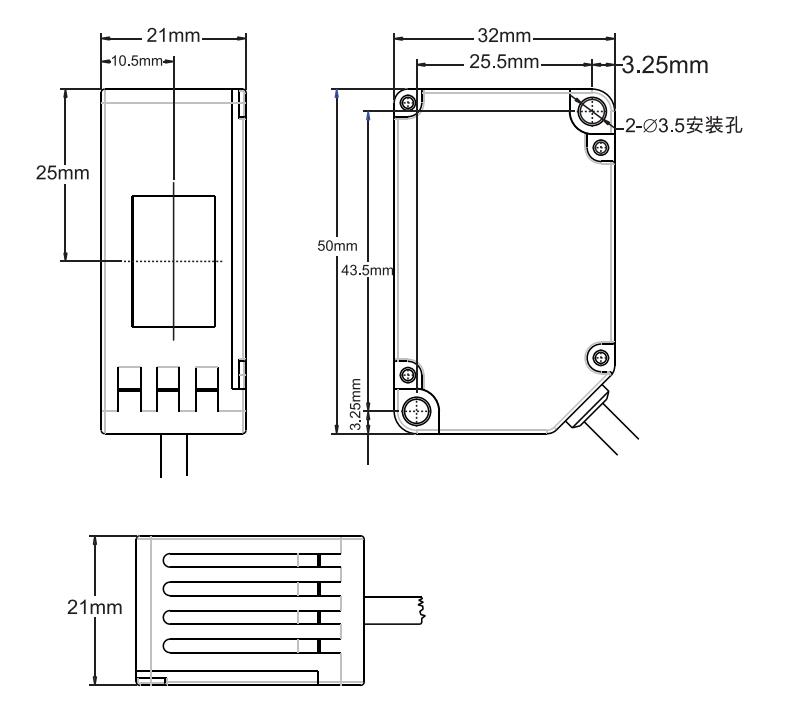

外观尺寸

* 指定的测量条件：周围使用温度+23℃。

客户案例

更多案例 >>

留下您的信息,获取产品资料及报价

拨打电话 133-4281-4291 联系我们，或者留下您的联系方式，我们会尽快与您联系

资料下载

阿童木色标传感器CL3-N3E1I使用说明书V1.0

2021-12-14

色标传感器-CL3系列-视频教程

2022-05-07

产品特点

独特双模模式

多重距离检测

检测回差可调

一体式设计

产品参数

客户案例

颜色传感器案例丨东莞某生产商3C产品组装判断插口是否有插线

颜色传感器丨东莞某客户快餐盒生产定位裁切的应用

色标传感器丨深圳某客户塑料包装袋色标定位解决方案

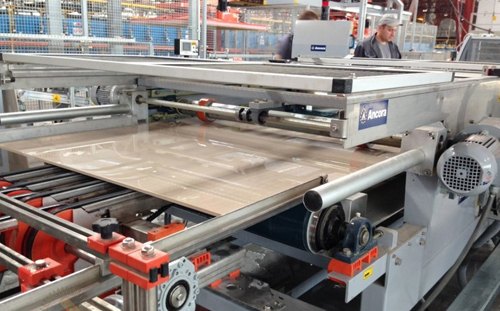

颜色区分传感器应用案例丨潮汕某陶瓷厂自动捡砖机陶瓷分拣应用
