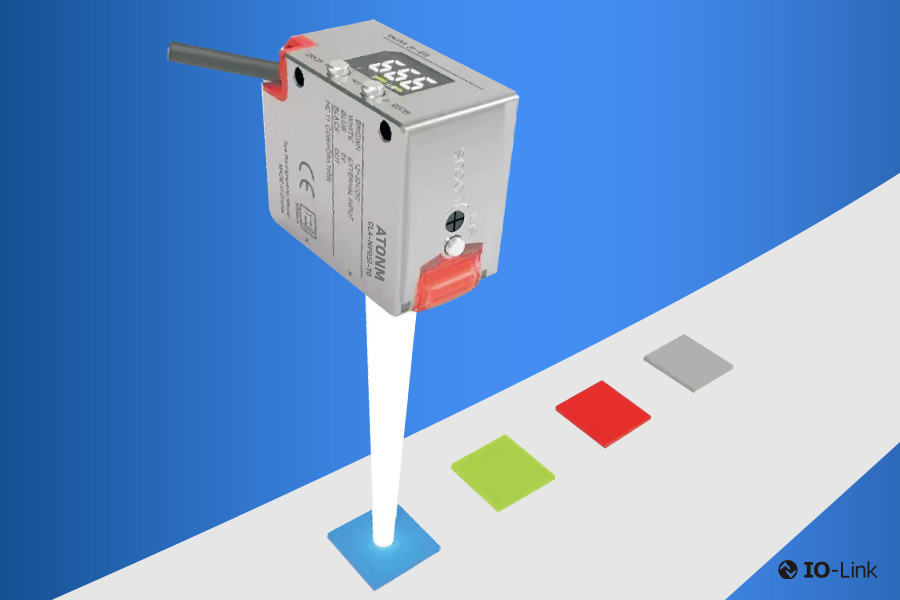

CL4 色标传感器长距离白色光点

产品概述

白色LED+自定义光接收元件，可根据目标物的外观（颜色）进行检测因此还可准确捕捉细微的颜色差异。此外，由于以外观（颜色）进行检测，因此不易受到倾斜或距离变化的影响。

使用场景

适用于各行业各种场所的颜色检测需求，如：
检测标记，控制开关 / 色彩定位，精准裁剪
色彩分辨，定位一致 / 检测打标，是否缺失
检测产品，是否达标 / 位置检测，是否到位
颜色判断，自动分拣 / 颜色定位，检测打标。

核心功能

白色光点
捕捉细微差异

检测距离
500mm

背景抑制
功能

IO-LINK
通讯

133-4281-4291 在线咨询

产品特点

光斑大小可调

凭借高亮度“白色光点”，即使是远距离，仍可进行稳定检测。

光强度敏感

光强度差别较小时也可稳定检测

微小颜色差异可检

微小的颜色差异也可稳定检测

距离变化亦可稳定检测

即使工件距离变化或角度变化也可稳定检测

产品参数

(左滑查看更多参数)

型号	NPN/PNP	CL4-NP0SI-70	CL4-NP0SI-500
检测距离		30 至 70 mm	50 至 500 mm
最小光点直径		50mm 时，约 1.6×2.9 mm	约Φ3 (距离 100 mm 时) 约Φ9 (距离 250 mm 时) 约Φ20(距离 500 mm 时）
响应时间		200μs/1ms/10ms/100ms/500ms
光源		白色 LED
降低相互干扰功能		设定不同频率，最多 2 台
电源	电源电压	10 至 30 VDC 含波纹（P-P）10%、Class2 或 LPS
	消耗电流	24 VDC 时 50 mA 以下（负载除外） 12 VDC 时 100 mA 以下（负载除外）	24 V 时 50 mA 以下（不包含负载） 12 V 时 100 mA 以下（不包含负载）
定时器		OFF/接通延迟/断开延迟/单次
I/O	控制输出	NPN 开路集电极/PNP 开路集电极切换式 30 V 以下、50 mA 以下、残余电压 2 V 以下 N.O./N.C.切換式
	外部输入	调谐/停止发射切换式短路电流 NPN：1 mA 以下/PNP：2 mA 以下
保护电路		电源逆接保护、电源浪涌保护、输出过电流保护、输出浪涌保护
环境光照		白炽灯： 10000 lx 以下阳光：20000 lx 以下
环境温度		-20 至+50℃（无冻结）
相对湿度		35 至 85%RH（无凝结）
耐冲击性		1,000 m/s² X、Y、Z 各方向 6 次
耐振动性		10 至 55 Hz 双振幅 1.5 mm X、Y、Z 各方向 2 小时
防护等级		IP65
材料		外壳：锌铸件（镀铬）指示灯盖： PPSU 按钮：不锈钢
重量		128g
外观尺寸

客户案例

更多案例 >>

留下您的信息,获取产品资料及报价

拨打电话 133-4281-4291 联系我们，或者留下您的联系方式，我们会尽快与您联系

资料下载

阿童木颜色传感器CL4说明书V1.0.2

2024-03-27

产品特点

光斑大小可调

光强度敏感

微小颜色差异可检

距离变化亦可稳定检测

产品参数

客户案例

解决汽车内饰颜色混料问题解决方案——阿童木色标传感器CL4

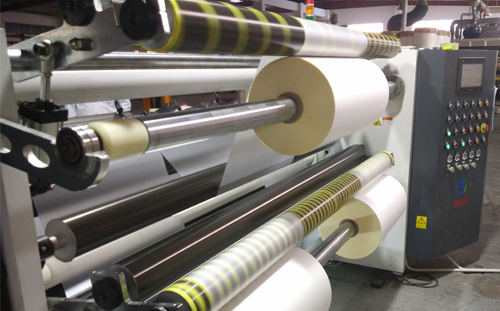

色标传感器CL4应用案例：模切机色标识别国产替代方案

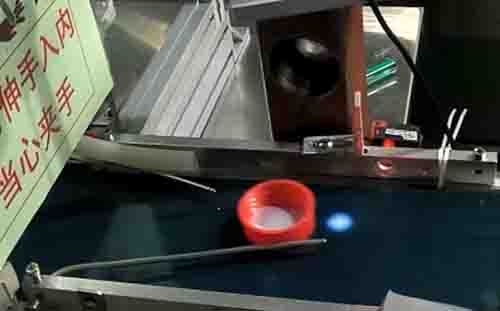

长距离色标传感器丨颜色传感器在瓶盖生产线的应用
